全新质量的 3D 检测和测量

通过容积切片传感器，Werth 的轮廓图像处理技术多年来一直适用于 CT 容积的任何切片平面。这样就能可靠地检测材料过渡，尤其是由多种材料制成的工件。此外，还可以过滤图像，以亚体素精度检测材料过渡处的轮廓。测量的轮廓由许多连续的点组成。点与点之间的邻域信息被保留下来，并可在应用成熟的轮廓滤波器时使用。

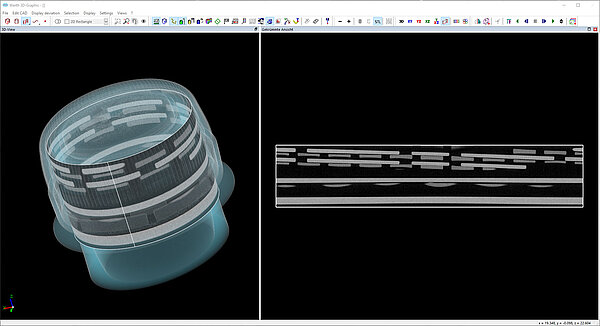

除了平面体积剖面图之外，现在还可以进行圆柱体积剖面图。圆柱体的底面积不限于圆形，可以是任何形状。切割圆柱体的规格由基面的切割轮廓、高度和方向定义。为此所需的轮廓可通过测量、补丁选择、分割或使用 CAD 模型等方式确定。随后可以调整基面的大小。
与 Werth 的所有测量方法一样，新工艺已完全集成到测量软件WinWerth® 中，并可用于自动系列测量。应用实例之一是测量瓶盖的螺纹，以确定导角和距离。例如，通过水泵外壳的自由形状截面，可以检测焊缝、间隙尺寸和密封件的配合情况。
